Câble convertisseur HDMI vers 5 RCA (YPbPr + R / L)
Il convertit l'entrée HDMI en vidéo analogique YPbPr et en signal audio R / L
C'est un adaptateur HDMI vers YPbPr + R / L. Il convertit l'entrée HDMI en vidéo analogique YPbPr et en signal audio R / L. Il permet aux utilisateurs de profiter de leur image et de leur son haute définition lorsqu'ils regardent des films ou jouent à des jeux sur les moniteurs ou projecteurs traditionnels YPbPr.
Il propose des solutions pour le centre de divertissement numérique, HDTV, STB, DVD et Projector Factory, l'espace de bruit et les problèmes de sécurité, le contrôle de centre de données, la distribution d'informations, la présentation de salles de conférence et les environnements de formation.

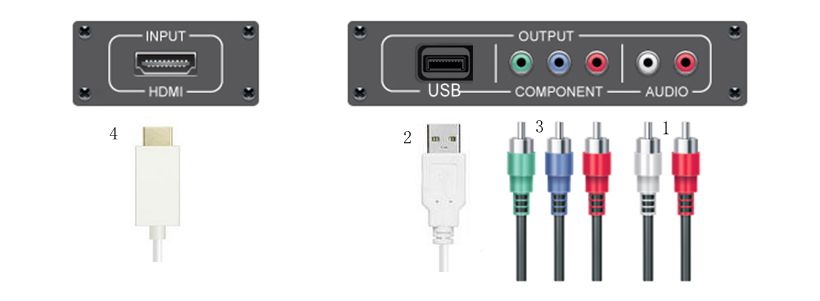

Descriptions du panneau
Veuillez étudier les dessins des panneaux ci-dessous et vous familiariser avec les entrées de signaux, les sorties et les exigences de puissance.
Fonction d'interface
- R / L - Raccorder le port R / L à l'affichage ou à l'ampli-tuner pour profiter du son provenant des sources HDMI.
- USB - Connectez ce port à l'appareil qui peut alimenter le produit.
- YPbPr - Connectez ces ports à l'écran pour profiter de la vidéo à partir des sources HDMI.
- HDMI - Connectez ce port aux sources HDMI, telles que DVD, PC.
5.0 Connexion et exploitation
- Connectez l'interface USB pour l'alimentation (cela doit être la première étape).
- Connectez l'interface HDMI avec la source HDMI.

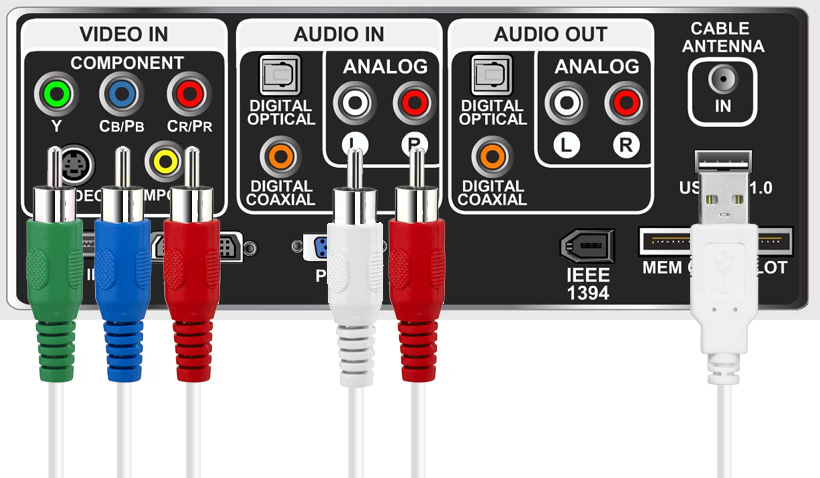

- Connectez l'interface R / L et l'interface YPbPr avec l'affichage.
Attention: Insérer / extraire le câble doucement.
Remarque: Les deux problèmes suivants peuvent exister lors de l'utilisation de cet adaptateur HDMI vers YPbPr.
- Certains écrans CRT traditionnels peuvent ne pas fonctionner après avoir été connectés avec ce convertisseur. Ceci est principalement dû au fait que ces affichages ne supportent que la résolution entrelacée 480i et 576i YPbPr. Par conséquent, nous suggérons de choisir LCD ou ceux qui peuvent soutenir les écrans YPbPr CRT.
- Certains écrans connectés peuvent ne pas avoir d'image après avoir réglé la résolution de la source HDMI à 1080P. Ce n'est pas causé par nos produits, mais le canal YPbPr des écrans ne supportait pas la résolution à 1080P.
